Подключение топливных баков и системы NMEA к прибору Suzuki SMG4.

Раздел: «Комплектующие для подключения NMEA и топливных баков»

Подключение топливных баков №1 и №2 с помощью кабеля адаптера 36667-96L40-000

Подключение топливных баков №3 и №4 (дополнительно к бакам №1 и №2) с помощью кабеля адаптера 36667-96L50-000

Перечень деталей для подключения к прибору SMG4 системы NMEA с датчиком скорости GPS.

Примечание! Новый SMG4 не оснащен набором деталей для комплекта датчиков.
При этом комплект «НАБОР ПРОВОДОВ» 36001-88L00-000 можно использовать для
проводки системы NMEA.

«Набор проводов» 36001-88L00-000 для подключения NMEA к прибору SMG4 (Только к прибору!)

п/п Артикул Наименование Цена Исп Купить / Наличие Комментарий
36001-88L00-000 Комплект проводки 20.415 1

Перечень деталей входящих в «Набор проводов» 36001-88L00-000 для подключения NMEA к прибору SMG4 (Только прибора!)

п/п Артикул Наименование Цена Исп Купить / Наличие Комментарий
2-3 36662-88L10-000 Комплект проводов, удлинитель (2 фута) 4.255 1
2-1 36663-88L00-000 Шлейф в сборе, сетевое питание 8.580 1
2-2 36664-88L00-000 Разъемное соединение, ответвление 3.760 1
2-4 36665-88L00-000 Ступень блока, гнездо резистора 1.915 1
2-5 36665-88L10-000 Ступень блока, штекер резистора 1.915 1

Конфигурация для подключения 1 мотор + 1 пост + NMEA

Перечень необходимых деталей для подключения «1 мотор + 1 пост + NMEA» ( прибор SMG4 и датчик GPS + питание)

п/п Артикул Наименование Цена Исп Купить / Наличие Комментарий
1 34011-96L42-000 Прибор в сборе (SMG4) 0 1
2 36001-88L00-000 Комплект проводки, удлинитель (2 фута) 20.415 1
2-2 36664-88L00-000 Разъем, разветвление 3.760 3 1 шт Входит в комплект "проводки 36001-88L00-000",
1 шт входит в комплект "сет. питание 36663-88L00-000",
1 шт входит в комплект "Модуля GPS 39950-88L02-000"
3 39950-88L02-000 Модуль GPS-приемника 60.670 1

Конфигурация для подключения 1 мотор + 2 датчика(бака) + NMEA

Перечень необходимых деталей для подключения «1 мотор + 2 датчика (баков) + NMEA» ( 2 прибора SMG4 и датчик GPS + питание)

п/п Артикул Наименование Цена Исп Купить / Наличие Комментарий
1 34011-96L42-000 Прибор в сборе (SMG4) 0 2
2 36001-88L00-000 Комплект проводки, удлинитель (2 фута) 20.415 1
2-2 36664-88L00-000 Разъем, разветвление 3.760 3 1 шт Входит в комплект "проводки 36001-88L00-000",
1 шт входит в комплект "сет. питание 36663-88L00-000",
1 шт входит в комплект "Модуля GPS 39950-88L02-000"
4 36667-96L40-000 Комплект проводов, адаптер датчика 0 1
3 39950-88L02-000 Модуль GPS-приемника 60.670 1

Конфигурация для подключения 1 мотор + 2 поста + NMEA

Перечень необходимых деталей для подключения «1 мотор + 2 поста + NMEA» ( 2 прибора SMG4 и датчик GPS + питание)

п/п Артикул Наименование Цена Исп Купить / Наличие Комментарий
1 34011-96L42-000 Прибор в сборе (SMG4) 0 2
2 36001-88L00-000 Комплект проводки, удлинитель (2 фута) 20.415 1
2-2 36664-88L00-000 Разъем, разветвление 3.760 3 1 шт Входит в комплект "проводки 36001-88L00-000",
1 шт входит в комплект "сет. питание 36663-88L00-000",
1 шт входит в комплект "Модуля GPS 39950-88L02-000"
3 39950-88L02-000 Модуль GPS-приемника 60.670 1

Конфигурация для подключения 2 мотора + 1 пост + NMEA

Перечень необходимых деталей для подключения «2 мотора + 1 пост + NMEA» ( 2 прибора SMG4 и датчик GPS + питание)

п/п Артикул Наименование Цена Исп Купить / Наличие Комментарий
1 34011-96L42-000 Прибор в сборе (SMG4) 0 2
2 36001-88L00-000 Комплект проводки, удлинитель (2 фута) 20.415 1
2-2 36664-88L00-000 Разъем, разветвление 3.760 3 1 шт Входит в комплект "проводки 36001-88L00-000",
1 шт входит в комплект "сет. питание 36663-88L00-000",
1 шт входит в комплект "Модуля GPS 39950-88L02-000"
или 4 36667-96L40-000 Комплект проводов, адаптер датчика 0 1
или 5 36667-96L50-000 Комплект проводов, адаптер датчика (для баков 3-4) 0 1 Комплект проводов, адаптер датчика (для баков 3-4)
используется при установке баков №3 и №4.
3 39950-88L02-000 Модуль GPS-приемника 60.670 1

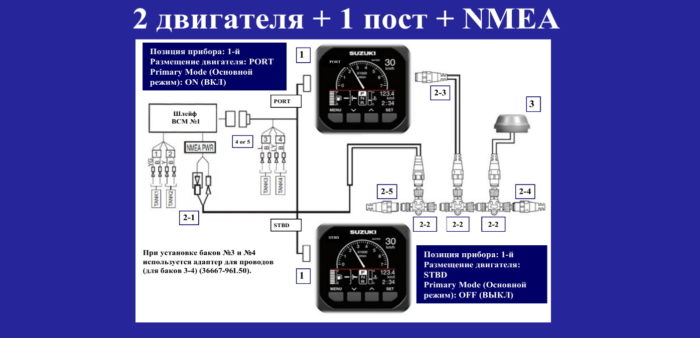

Конфигурация для подключения 2 мотора + 2 поста + NMEA

Перечень необходимых деталей для подключения «2 мотора + 2 пост + NMEA» ( 4 прибора SMG4 и датчик GPS + питание)

п/п Артикул Наименование Цена Исп Купить / Наличие Комментарий
1 34011-96L42-000 Прибор в сборе (SMG4) 0 4
2 36001-88L00-000 Комплект проводки, удлинитель (2 фута) 20.415 1
2-2 36664-88L00-000 Разъем, разветвление 3.760 3 1 шт Входит в комплект "проводки 36001-88L00-000",
1 шт входит в комплект "сет. питание 36663-88L00-000",
1 шт входит в комплект "Модуля GPS 39950-88L02-000"
или 4 36667-96L40-000 Комплект проводов, адаптер датчика 0 1
или 5 36667-96L50-000 Комплект проводов, адаптер датчика (для баков 3-4) 0 1 Комплект проводов, адаптер датчика (для баков 3-4)
используется при установке баков №3 и №4.
3 39950-88L02-000 Модуль GPS-приемника 60.670 1
